Заглушки, углы и соединители: мелкие детали водостока

Проверьте каждый свободный конец, поворот и стык желоба. Эти позиции зависят от раскладки, поэтому их считают после выбора длин и схемы.

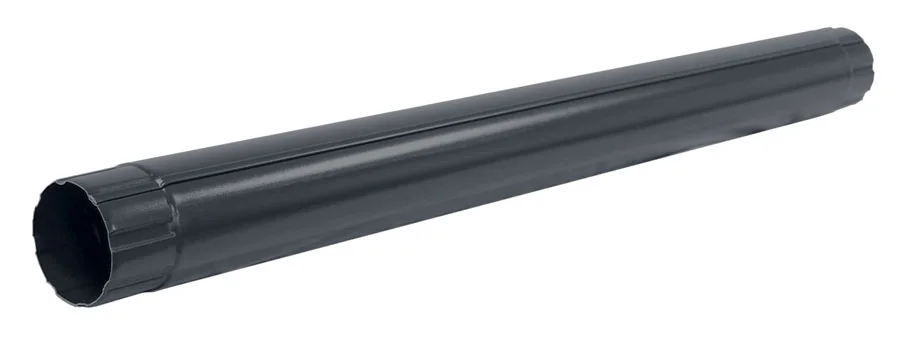

Иллюстрация из каталога: Труба круглая соединительная 100мм 1м матовый RAL 7024.

Свободные концы

Отметьте на плане все места, где желоб заканчивается. Для выбранной серии проверьте, какие заглушки предусмотрены и различаются ли они по сторонам. Не переносите устройство заглушки другой системы только потому, что размер желоба похож.

Наружные и внутренние углы

Угол фасада и водосточный угол должны совпасть по назначению и геометрии. Для нестандартного поворота нужно подтверждённое исполнение или согласованный узел. Укажите на плане, какой угол внутренний, а какой наружный: в общей строке «угол, 4 шт.» это теряется.

Соединения прямых деталей

После раскладки желобов перечислите все стыки и способ соединения. В одной серии требуется отдельный соединитель, в другой узел устроен иначе. Уплотнения и герметизирующие материалы включают только по правилам системы.

Проверка перед отгрузкой

Сопоставьте артикулы, размеры, покрытия и цвета мелких деталей с основным материалом. Затем пересчитайте упаковки по ведомости. Удобно хранить перечень аксессуаров отдельно по каждому фасаду или стояку, чтобы не терять их в общей партии.

Точка на схеме	Позиция для проверки
Свободный конец	Заглушка
Поворот наружу	Наружный угол
Поворот внутрь	Внутренний угол
Стык прямых деталей	Соединение по системе
Выход к стояку	Воронка и переход
