Как посчитать желоба: длины, соединения и остатки

Считайте каждый непрерывный карниз отдельно. После выбора заводских длин проверьте число соединений, углов и заглушек.

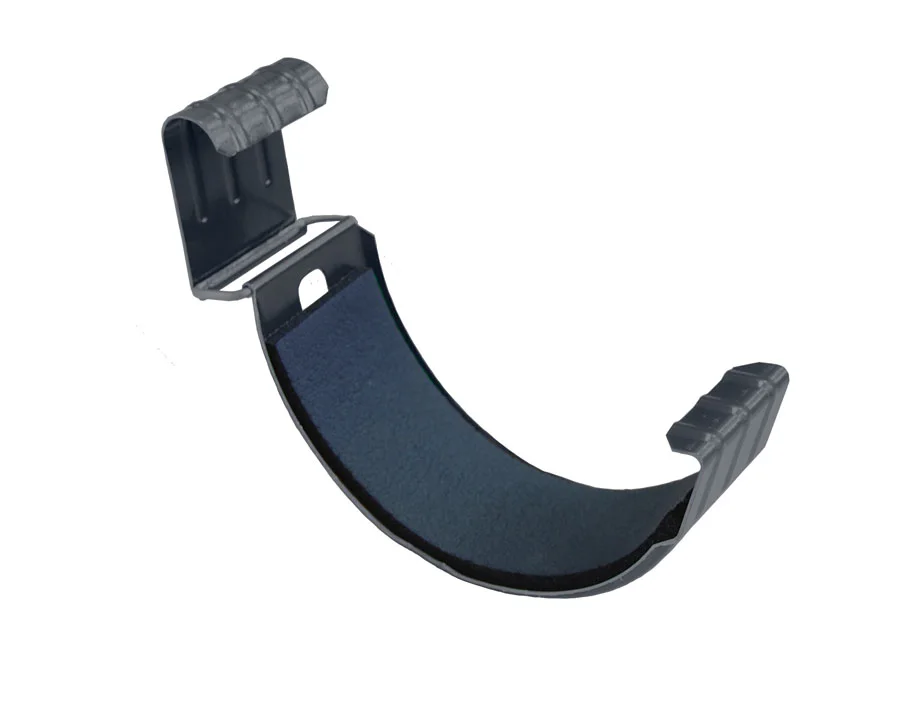

Иллюстрация из каталога: Соединитель желоба 150мм матовый RAL 7024.

Разбейте карнизы на участки

Отметьте начала и концы желобов, углы здания и места изменения схемы. Две стороны по 7 м нельзя без проверки считать одной линией 14 м: у них могут быть собственные заглушки и соединения. Привяжите каждый участок к фасаду на плане.

Учебный раскрой

Для прямого участка 8 м из условных деталей по 3 м потребуется три заготовки, суммарно 9 м, до учёта правил соединения системы. Две другие линии по 4 м потребуют самостоятельной раскладки. Использовать остаток можно только если его длина, кромки и положение стыка допустимы.

Соединители считаются после раскладки

У простой прямой цепочки из трёх деталей два внутренних стыка. Но система может иметь отдельные соединения у углов и воронок или другой способ монтажа. Поэтому арифметический пример не заменяет ведомость по инструкции конкретной серии.

Что записать в заказ

По каждому участку укажите длину линии, заводские длины, число деталей, места реза и соединений. Отдельно отметьте заглушки и направление углов. Такой список позволяет проверить и количество материала, и то, хватит ли аксессуаров для сборки.

Простой учебный участок	Значение
Длина линии	8 м
Длина заготовки	3 м
Заготовки	3 шт.
Суммарная длина	9 м
Внутренние стыки прямой цепочки	2
