Высота фасада не равна сумме прямых труб. Верхний переход, посадочные соединения и нижний выпуск меняют требуемые длины.
Снимите размеры в разрезе
Нужны положение воронки, вынос карниза, расстояние от трубы до стены, отметка нижнего выпуска и схема верхнего перехода. Укажите места выступов фасада и обходов. Измерение только от земли до карниза не описывает весь стояк.
Разделите прямые участки и повороты
Колена и соединительные элементы имеют собственные габариты и посадочные части. Используйте их чертежи, чтобы определить прямые отрезки трубы. Не вычитайте из высоты произвольную длину «на два колена»: у разных изделий она различается.
Подберите заводские длины

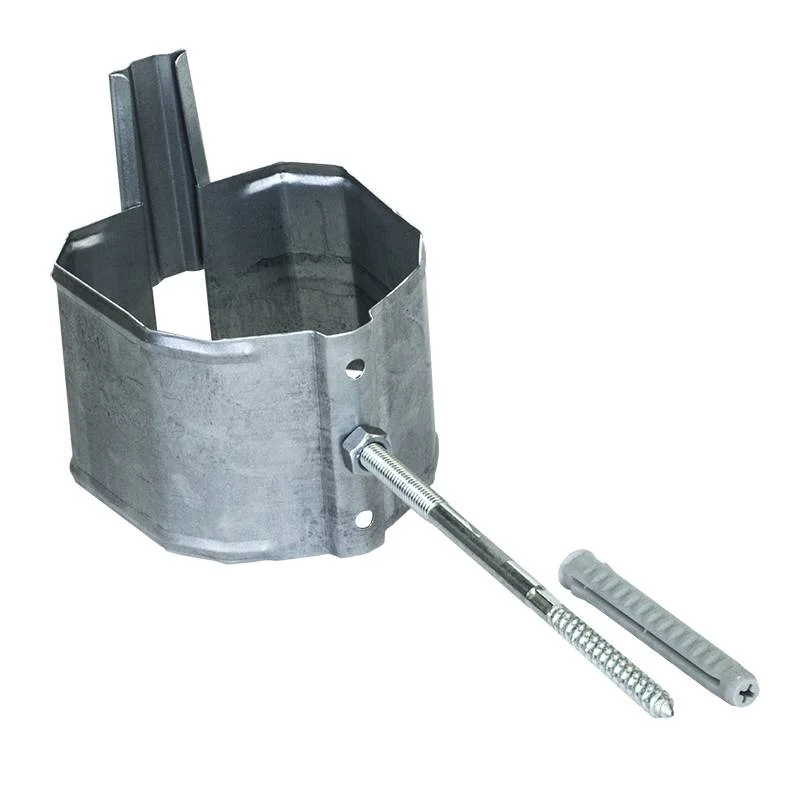

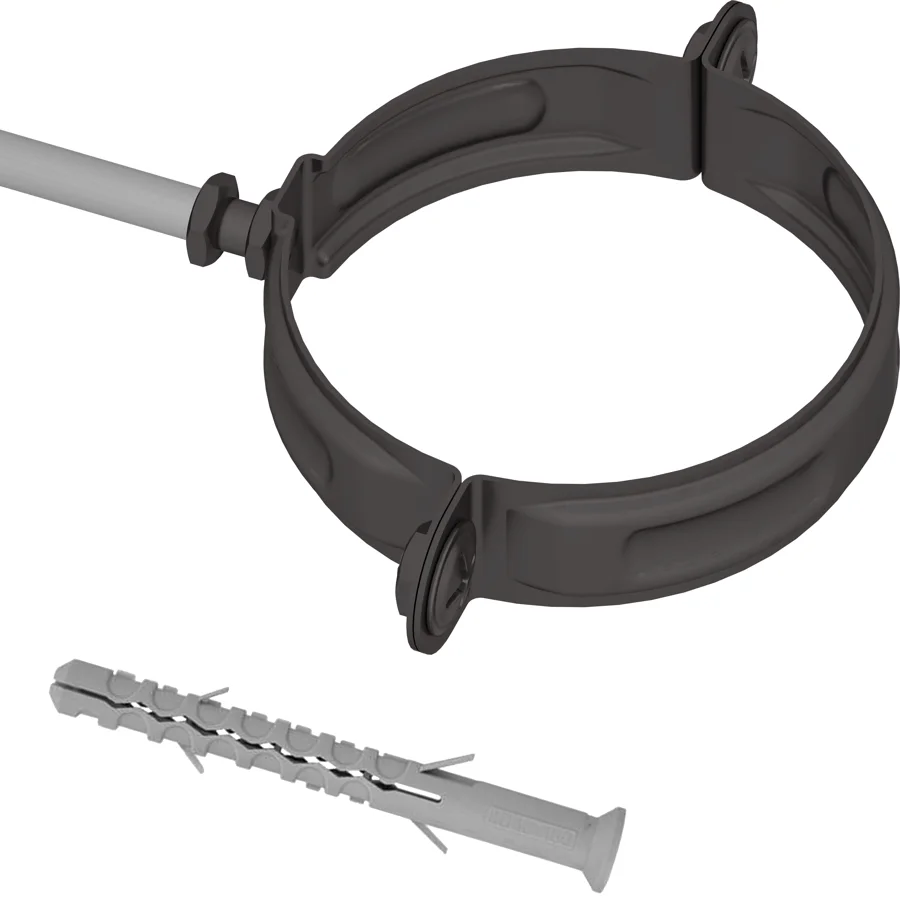

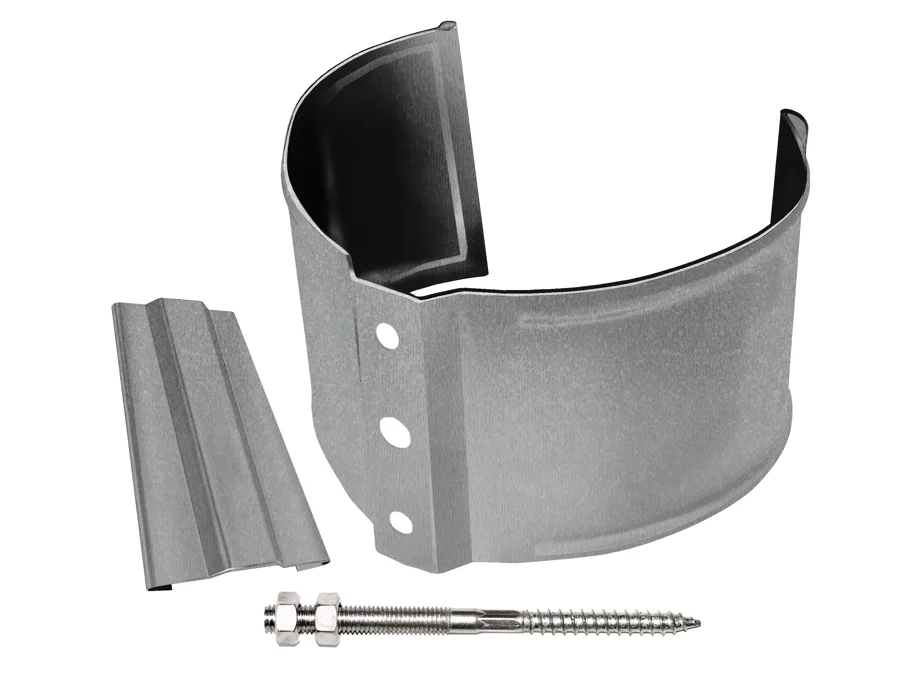

После расчёта прямых отрезков выберите доступные трубы и составьте раскрой. Отдельно проверьте муфты и соединительные трубы: названия могут быть похожими, а функция разной. Число хомутов и места установки определяют по инструкции и основанию стены.
Проверьте нижний узел
Решите, куда отводится вода после стояка: на предусмотренный выпуск, в приёмник или другое согласованное сооружение. Последняя деталь и её отметка должны соответствовать этой схеме. Нельзя считать стояк завершённым только потому, что труба достигает земли.
| Размер / узел | Зачем нужен |
|---|---|
| Высота воронки | Начало трассы |
| Вынос карниза | Геометрия верхних колен |
| Отступ от стены | Положение стояка |
| Отметка выпуска | Нижняя граница |
| Основание | Выбор креплений |
Вопросы и ответы
Достаточно купить трубы по высоте дома?
Нет. Нужно учесть геометрию соединений и верхнего и нижнего узлов.
Хомуты входят в комплект трубы?
Обычно это отдельная позиция; проверяйте состав конкретного предложения.
От расчёта к комплектации
Выберите материалы или отправьте размеры объекта — подготовим спецификацию.
