Подсистема фасада: какие сведения нужны поставщику

Подбор начинается с основания, облицовки и проектной схемы. Профили и кронштейны нельзя выбирать только по цвету фасада или общей площади.

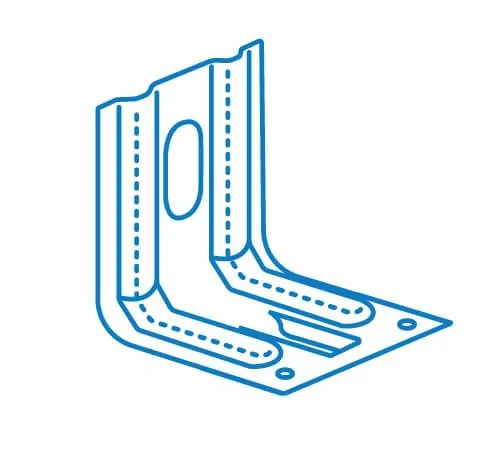

Иллюстрация из каталога: Кронштейн КК-50 (ОЦ-01-БЦ-1.2). Показан тип изделия; размеры и исполнение указаны в карточке.

Опишите основание

Нужны материал стены, её геометрия и условия закрепления. Для существующего здания исходные данные должны отражать фактическое состояние. Видимая отделка стены не всегда является рабочим основанием.

Облицовка и вылет

Укажите систему облицовки, размеры элементов, состав слоёв и требуемое положение лицевой плоскости. Эти данные влияют на геометрию подсистемы и узлы. Вылет кронштейна не выбирают произвольно по одному размеру утеплителя.

Ведомость по проекту

Запишите серии кронштейнов и направляющих, длины, количество, соединительные детали и крепёж. Несущую способность и шаг элементов принимают по проекту. Каталог помогает идентифицировать изделия, но не заменяет расчёт конструкции.

Проверка поставки

Сопоставьте маркировку и комплект с ведомостью. Похожие профили могут иметь разные толщины и сечения. Замены необходимо согласовать до монтажа, чтобы они не меняли работу всей системы.

Исходное данное	Значение для подбора
Основание	Крепление
Облицовка	Геометрия системы
Слои	Положение плоскостей
Проект	Шаг и состав элементов
Ведомость	Закупка по артикулам
